כבלי אירידיום
מבחר רחב של כבלים זמין לחיבור התקני אירידיום תואמים באורכים שונים כגון כבלי קואקס של LMR 240 ו-LMR 400 המציעים תקשורת בהפסד נמוך. מספר ערכות כבלי אירידיום עבור אנטנות פסיביות ואקטיביות כאחד מספקות שימוש ניתן להרחבה ויישומים גמישים.
הבנת כבלים קואקסיאליים
כבלי קואקס מיוצרים עם חוטי פלדה מצופים נחושת היושבים בליבה כדי לשאת אותות בתדר גבוה. הוא עטוף במבודד דיאלקטרי, אשר עטוף במגן מתכת כדי למנוע הפרעות אלקטרומגנטיות. לאחר מכן, הכבל כולו מוגן על ידי כיסוי גומי כדי לאפשר שימוש בפנים ובחוץ.
כבלים קואקסיאליים עם מחברי TNC זכר ו-N זכר
LMR הוא הדור הבא של כבלי קואקס RF מכיוון שהם מציעים גמישות רבה יותר והתקנה קלה יותר. כבלים אלו משמשים בעיקר לשידור עבור אנטנות המיועדות לתקשורת לוויינית.
לכבלים יש מחברים שונים בכל קצה והם מצופים במתכות בעלות קישוריות גבוהה כדי לשמור על שלמות הכבל בזמן שהאות עובר בין התקנים. סוג המחבר תלוי באיזה מכשיר מחובר ובמרחק שהוא ממוקם ממקור החשמל.
TNC Male ל TNC Male
כבל LMR 240 הוא קואקס תקשורת חיצוני מדורג עם אובדן נמוך עם עכבה של 50 אוהם ומתאים ביותר לריצות הזנה קצרות יותר של אנטנה. הם מגיעים באורך 10, 15, 20 ו-25 רגל.

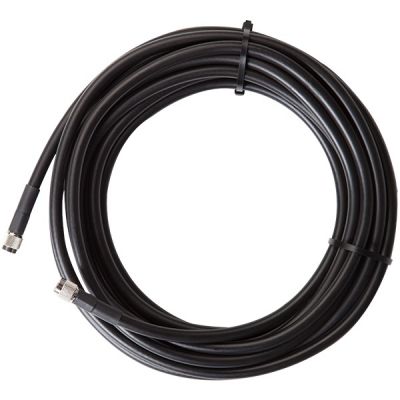

LMR 400 מחליף כבלי RG-8 ובעל עכבה של 50 אוהם. הוא נמצא בשימוש נרחב עבור מכלולי מגשרים במערכות תקשורת אלחוטיות והזנת אנטנות קצרות. כבלי משדל אלה זמינים ב-30, 40, 50 ו-60 רגל.
כבל LMR 600 מיועד לחוץ עם גמישות רבה יותר לטיפול וכיפוף, ויש לו עכבה של 50 אוהם. זה זמין ב-75, 100, 125 ו-175 רגל. ה-LMR 600 ultra מגיע ב-150 רגל.
N זכר עד N זכר
כבלי הקואקס עם מחבר N Male ל-N Male מגיעים בעובי ובאורכים השונים הבאים:
LMR 200 3/16 אינץ' ב-87 רגל
RG213U 3/16 אינץ' ב-131 רגל
LMR 300 5/16 אינץ' ב-149 רגל
LMR 400 3/8 אינץ' ב-227 רגל
LMR 500 1/2 אינץ' ב-286 רגל
LMR 600 1/2 אינץ' ב-351 רגל
TWS 900DB 5/8 אינץ' ב-526 רגל
ערכות כבלי אנטנה פסיביות ואקטיביות של Iridium Beam
ניתן לקנות ערכות כבלים בנפרד עבור התקני אירידיום ואנטנות שונות. אלה כוללים את כבל מתאם האנטנה Iridium GO המיועד לחיבור לאנטנה כל-כיוונית. כבלים אקטיביים מתפקדים טוב יותר למרחקים ארוכים יותר ומשמשים ליישומים ארגוניים ומסחריים.
כבלי אנטנה אירידיום מגיעים בערכות כבלי אנטנה פסיביות הזמינות ב-9, 18, 29.5, 36, 65.5 ו-98 רגל. ערכות הכבלים האקטיביות של Iridium Beam מגיעות באורכי כבלים של 75.5, 111.5, 170.6, 246.1 ו-341.21 רגל.
ערכות כבלים של Beam GPS
כבלי אירידיום להתקני אנטנה GPS/אירידיום שמותקנים באופן קבוע או מותקנים באופן זמני מגיעים באורכי כבלים משתנים. ערכות הכבלים של Iridium Beam GPS זמינות ב-18, 27, 36, 60 ו-90 רגל.
